Rekuperační jednotka Vents AV CFP 1 500, 2 500, 3 500 m3/h

Kód: AV02CFP1500-LA31 AV02CFP2500-LA31 AV03CFP3500-LA31 AV02CFP1500-RA31 AV02CFP2500-RA31 AV03CFP3500-RA31 Zvolte variantu
Příplatky
Neohodnoceno
164 559 Kč 204 427 Kč 284 798 Kč 164 559 Kč 204 427 Kč 284 798 Kč od 164 559 Kč 135 999 Kč bez DPH 168 948 Kč bez DPH 235 370 Kč bez DPH 135 999 Kč bez DPH 168 948 Kč bez DPH 235 370 Kč bez DPH od 135 999 Kč bez DPH
Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Zvolte variantu
Model
Průtok [m3/h]
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Detailní informace

ventilaPlast

Montážní tým zajistíme instalaci

ventilaPlast

2 prodejny v Praze Praha 3 / Praha 8

ventilaPlast

Ověřený obchod hodnocení 90%

ventilaPlast

Český výrobce vlastní produkty

Detailní popis produktu

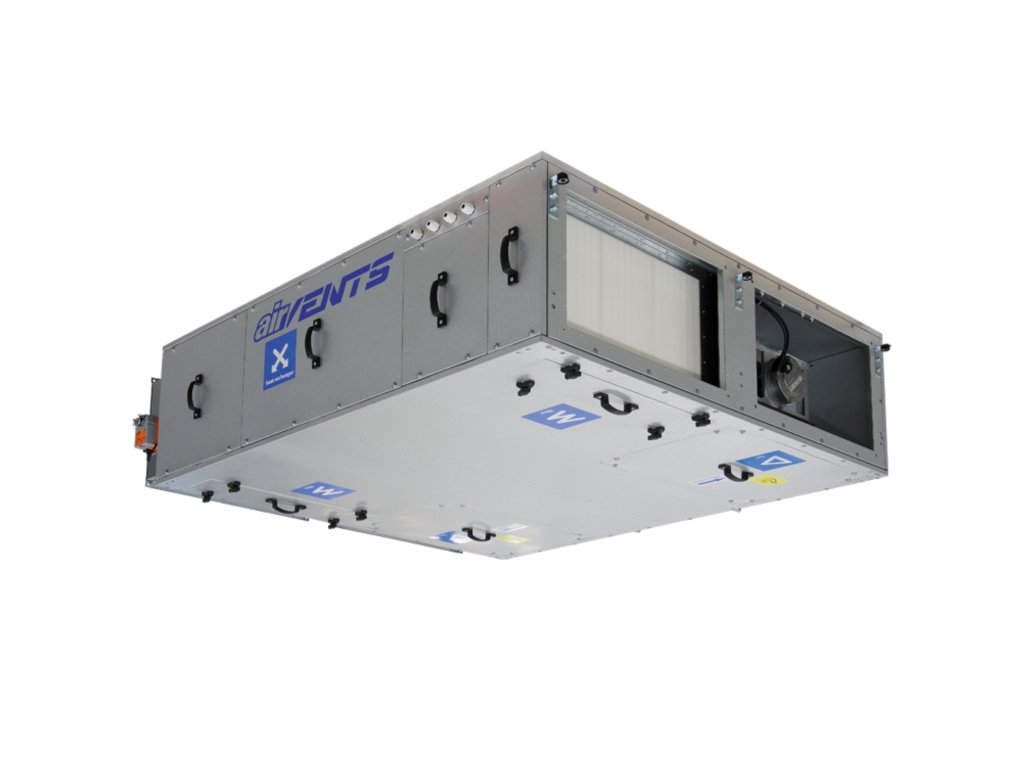

Rekuperační jednotka Vents AV CFP

  • Zcela nová prémiová řada komerčních rekuperačních jednotek pro zavěšenou montáž s vysoce účinným protiproudým výměníkem tepla.
  • K dispozici ve třech standardních velikostech podle průtoku vzduchu 1500, 2500 a 3500 m³/h.
  • Volitelně provedené bez ohřívače (řada CFP), s elektrickým ohřívačem (řada CFP-HE) nebo s vodním ohřívačem (řada CFP-HW) a připravené k provozu se všemi potřebnými regulačními prvky.
  • Automatika A31 poskytuje možnost připojení ovládacích panelů A32 nebo A30. Je nezbytným prvkem pro uvedení do provozu a provoz vzduchotechnické jednotky.

HLAVNÍ VLASTNOSTI

schéma Elektrického ohřívače HE

  • Vysoce účinné EC ventilátory, zpětně zakřivené, s vnějším rotorem. Nízká spotřeba energie při jakýchkoli otáčkách, nízká hladina hluku a stabilní provoz v jakýchkoli klimatických podmínkách.
  • Integrované ovládání plug-and-play na bázi řídicí jednotky Carel kVent. Snadné připojení přes webové rozhraní pomocí sběrnice Ethernet-Modbus a BACnet.
  • Izolovaný dvouplášťový bezrámový kryt.
  • Vysoce účinný protiproudý výměník tepla je vyroben z profilovaných hliníkových desek a impregnován pružným tepelně odolným tmelem.
  • Na vstupní a výstupní straně je umístěna odtoková miska z nerezové oceli.
  • Desky pláště jsou vyrobeny z oceli s povrchovou úpravou zinek-hliník a uvnitř jsou obloženy 40mm tepelně a zvukově izolační vrstvou minerální vlny. Jednotky mají třídu korozní odolnosti C4 podle normy ISO 12944. Každý model je k dispozici v levostranném a pravostranném provedení

schéma Vodního ohřívače HW

  • Jednotky mají servisní přístup z obou stran a ze spodní strany.
  • Omyvatelné panelové filtry F7, G4 (volitelně) v proudech odváděného a přiváděného vzduchu.
  • Integrované ovládací panely: Integrované ovládací panely: A30 th-Tune: standardní ovládací panel s praktickým rozhraním zajišťuje základní nastavení parametrů. A32 pGDe: ovládací panel s rozšířenými funkcemi zajišťuje kompletní nastavení parametrů.
  • Integrovaný 100 % bypass výměníku tepla s automatickou klapkou a pohonem Belimo zajišťuje aktivní ochranu proti zamrznutí. K dispozici jsou také volné funkce vytápění a chlazení. Vestavěné automatické klapky vnějšího vzduchu se servopohony Belimo.
  • V souladu s ECO-Design'18.

OVLÁDÁNÍ

  • Dodávané jednotky se dodávají s řídicím systémem "Plug-&-Play" založeným na programovatelném regulátoru Carel. V závislosti na konfiguraci jednotky je systém vybaven 3 teplotními čidly: venkovní, přiváděný a odváděný vzduch; čidlo teploty vratné vody a relé ochrany proti zamrznutí u konfigurace s vodním ohřívačem; relé ochrany proti přehřátí u konfigurace s elektrickým ohřívačem. Standardní výstupy regulátoru umožňují připojení různých dalších čidel. Seznam volitelných čidel naleznete v části příslušenství.

  • Řídicí systém Plug-and-play je vybaven ovládacím panelem Carel th-Tune, který zajišťuje základní možnosti nastavení a má uživatelsky přívětivé rozhraní. Na vyžádání lze namontovat rozšířený ovládací panel Carel PGDe, který poskytuje větší flexibilitu a sofistikovanější nastavení ovládání. Díky kompaktním rozměrům a elegantnímu designu jsou obě zařízení vhodná pro všechny typy prostor.

Výchozí funkce řídicího systému a volitelné funkce jsou uvedeny níže (th-Tune):

  • Provoz v komfortním, předkomfortním nebo úsporném režimu.
  • Regulace teploty.
  • Nastavení týdenního plánu: funkce svátků a zvláštních dnů, výběr až čtyř denních časových pásem s nastavením pro každý provozní režim.
  • Automatická ochrana cívek a výměníku tepla.
  • Regulace tlaku vzduchu, průtoku vzduchu a vlhkosti (s volitelnými čidly).
  • Řízení kvality vzduchu (s volitelnými senzory CO₂/IAQ.
  • Režim volného chlazení nebo volného vytápění (podle modelu).
  • Řízení čerpadel, alarmy přetížení a ochrana proti zablokování pro každé čerpadlo (podle modelu).
  • Supervizní protokol MODBUS a uživatelsky přívětivé WEB rozhraní přes ethernetový port.
  • Rozšířené nastavení panelu PGDe.
  • Nastavení parametrů rozdělené podle úrovně (uživatel, instalatér nebo výrobce) s přístupem chráněným heslem.
  • Možnost nastavení 3 rychlostí ventilátoru.
  • Priorita regulace teploty nebo vlhkosti podle prostorových/zásobovacích/odtahových čidel.

PROTIPROUDÝ DESKOVÝ VÝMĚNÍK TEPLA (MODELY CFH, CFV, CFP)

PROTIPROUDÝ DESKOVÝ VÝMĚNÍK TEPLA (MODELY CFH, CFV, CFP)   Výměník tepla je vyroben z profilovaných hliníkových desek, zalitých pružným tepelně odolným tmelem. Těsnění zajišťuje spolehlivé oddělení přiváděného a odváděného vzduchu, eliminuje vnitřní proudění a neumožňuje přenos vlhkosti, nečistot, pachů a mikroorganismů mezi proudy. Obtokový kanál na výměníku tepla s automatickým pohonem Belimo zajišťuje aktivní ochranu proti mrazu, funkci volného ohřevu a volného chlazení. Odtoková miska je instalována pod výměníkem tepla na přívodní i odvodní straně.

ZÁSUVKOVÉ VENTILÁTORY S ELEKTRONICKY KOMUTOVANÝMI MOTORY (EC MOTORY)

Zásuvkové ventilátory s EC motory se používají pro projekty, které vyžadují vysokou energetickou účinnost. Výhodami tohoto typu ventilátoru jsou: extrémně nízká spotřeba energie při jakýchkoli otáčkách, není nutná externí regulace otáček a kompaktní rozměry díky motoru s externím rotorem.

BEZRÁMOVÉ PROVEDENÍ

Bezrámové provedení skříně vylučuje tepelné mosty, obvyklé pro hliníkový nebo ocelový rám. Tím se výrazně zvyšuje tepelný odpor a snižují tepelné ztráty, zejména při venkovní instalaci. Zabraňuje také kondenzaci na povrchu při zapnutém vzduchovém chlazení. Plášť je vyroben z ocelového plechu s povrchovou úpravou zinek-hliník, tepelně a zvukově izolovaného 40mm vrstvou minerální vlny.



Výhody bezrámového pláště:

  • Lepší tepelná odolnost
  • Nižší hmotnost jednotky
  • Žádné tepelné mosty
  • Vhodné pro venkovní instalaci v chladném klimatu
  • Vysoká mechanická pevnost

Doplňkové parametry

Kategorie: Centrální rekuperace
#POMOCNE_Ovládací panel A32*_URL-/ovladaci-panely-vents: A32
#POMOCNE_Elektrický ohřívač (nepovinné příslušenství)_URL-/ohrivace-a-chladice-600x350-pro-jednotku-av-cfp: HE-600X350-5-1-1, HE-600X350-9-0-3, HE-600X350-12-0-3
#POMOCNE_Freonový chladič (nepovinné příslušenství)_URL-/ohrivace-a-chladice-600x350-pro-jednotku-av-cfp: CDX-600X350-3
#POMOCNE_Sada filtrů (nepovinné příslušenství)_URL-/sada-filtru-k-rekuperacni-jednotce-av-cfp: UF196X384X40F7
#POMOCNE_Vodní ohřívač (nepovinné příslušenství)_URL-/ohrivace-a-chladice-600x350-pro-jednotku-av-cfp: HW-600X350-2
