S&P CHVB Ø 315 / Ø 355 / Ø 400

Kód: 10023501 10023502 10023503 Zvolte variantu
Neohodnoceno
100 380 Kč 111 566 Kč 124 371 Kč od 100 380 Kč –30 %
S&P CHVB (Průměr [mm] Ø 315, Průtok [m3/h] 2 670)
100 380 Kč 111 566 Kč 124 371 Kč od 100 380 Kč –30 % 70 266 Kč 78 096 Kč 87 060 Kč od 70 266 Kč 58 071 Kč bez DPH 64 542 Kč bez DPH 71 950 Kč bez DPH od 58 071 Kč bez DPH
Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Zvolte variantu
Průměr [mm]
Průtok [m3/h]
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Jednofázový tichý ventilátor pro kuchyň.

Detailní informace

ventilaPlast

Montážní tým zajistíme instalaci

ventilaPlast

2 prodejny v Praze Praha 3 / Praha 8

ventilaPlast

Ověřený obchod hodnocení 90%

ventilaPlast

Český výrobce vlastní produkty

Detailní popis produktu

S&P CHVB

Popis

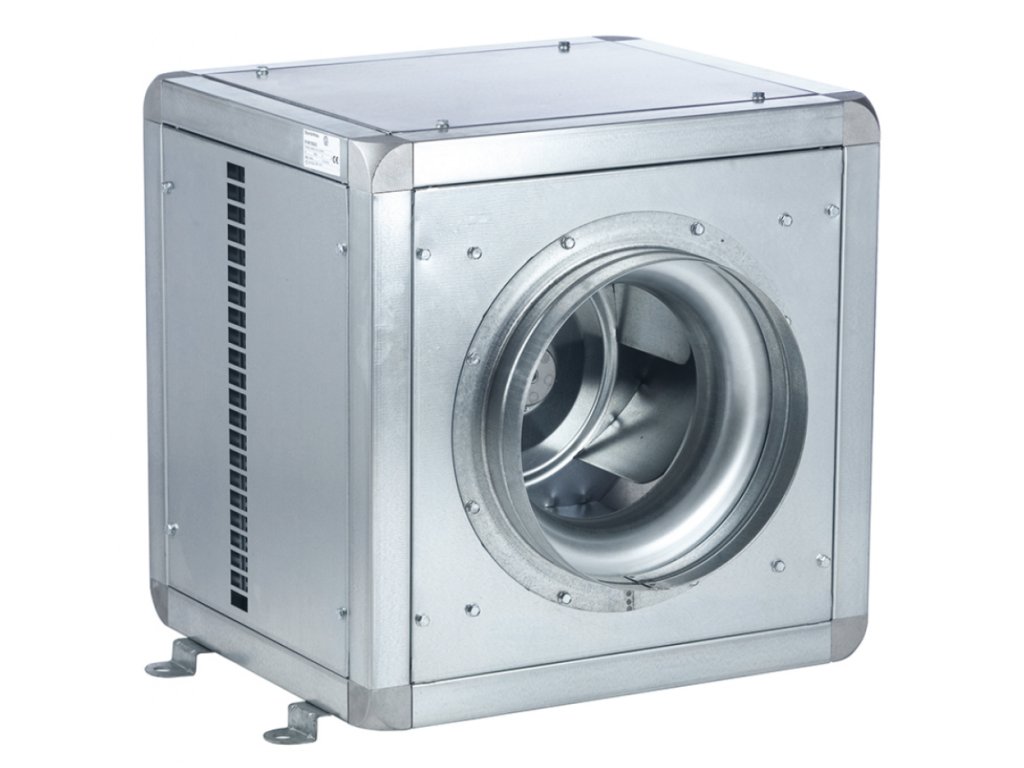

Ventilátory typu CHVB, CHVT jsou radiální ventilátory, vhodné pro kuchyně, použitelné k montáži, do kruhového potrubí. Skříň je z ocelového, galvanicky pozinkovaného plechu, sendvičového proveden, je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni je osazeno kruhové sací hrdlo pro připojení flexibilních hadic nebo kruhového potrubí. Na výtlak ventilátoru je nutno připojit redukci na kruhové potrubí. Skříň obsahuje vanu pro odvod tukového kondenzátu, odvodní hrdlo je nutno namontovat v souladu s polohou ventilátoru a zároveň je nutno zvolit vhodný sklon ventilátoru směrem k hrdlu. Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo, je volně běžící a bez spirální skříně. Svorkovnice je umístěna společně s revizním vypínačem na skříni ventilátoru. Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Ventilátory jsou zejména vhodné pro velkokapacitní kuchyně, k odvětrání restaurací, sportovních hal, nemocnic, skladů a bazénů. Ventilátory jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory jsou určeny pro prostory bez nebezpečí výbuchu, nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu.

Skříň

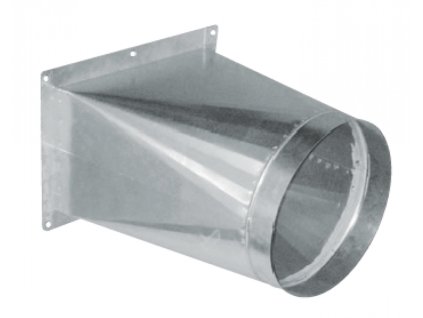

Skříň je z ocelového, galvanicky pozinkovaného plechu, sendvičového provedení. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni je osazeno kruhové sací hrdlo pro připojení flexibilních hadic nebo kruhového potrubí. Na výtlaku je čtyřhranný otvor, kam lze připojit redukci na kruhové potrubí, která se dodává samostatně. Panely jsou zaměnitelné, takže výtlak může směřovat do stran nebo nahoru. Skříň obsahuje vanu pro odvod tukového kondenzátu, odvodní hrdlo kondenzátu je nutno namontovat v souladu s polohou ventilátoru a zároveň je nutno zvolit vhodný sklon ventilátoru směrem k hrdlu.

Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo, je volně běžící a bez spirální skříně.

Motor
Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny termopojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou -40 až 120 C. Uzavřená a bezúdržbová kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.

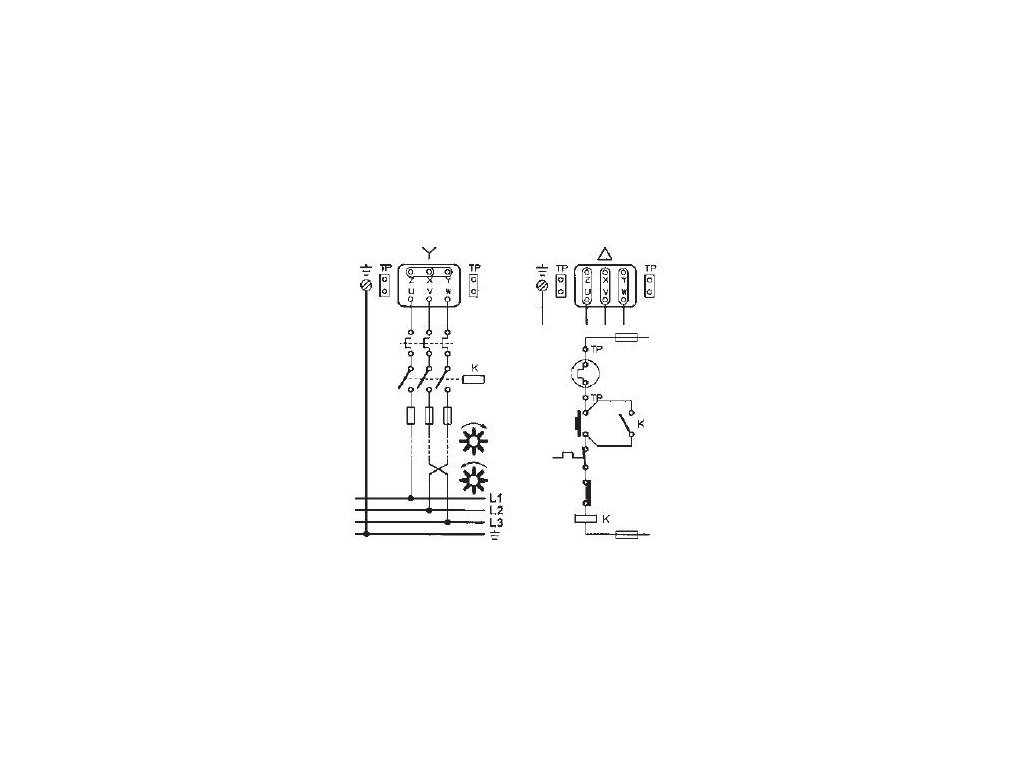

Svorkovnice
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu 0,8 m, krytí IP 55.

Hluk
Hluk uvedený v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1,5 m na straně sání ve 2/3 max. vzduchového výkonu.

Montáž
Montáž se provádí s ohledem na konstrukci, provoz ventilátoru a revizní činnost výlučně s osou motoru vodorovně a vanou kondenzátu vespod.

Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Ventilátory jsou zejména vhodné pro velkokapacitní kuchyně, k odvětrání restaurací, sportovních hal, nemocnic, skladů a bazénů.

Doplňkové parametry

Kategorie: Radiální ventilátory
Napojení [mm]: 315, 355, 400
Průtok [m3/h]: 3 000 / 4 000 / 6 000
Ložiska: Kuličková
Lopatky: Radiální
