S&P CVB SLIMBOX

Kód: 10023801 10023802 10023803 10023804 10023805 Zvolte variantu
Neohodnoceno
21 806 Kč 26 180 Kč 30 292 Kč od 14 717 Kč –30 % –30 % - –30 % - až –30 %
S&P CVB SLIMBOX Ventila
21 806 Kč 26 180 Kč 30 292 Kč od 14 717 Kč –30 % –30 % - –30 % - až –30 % 15 264 Kč 18 326 Kč 14 717 Kč 21 204 Kč 35 587 Kč od 14 717 Kč 12 615 Kč bez DPH 15 145 Kč bez DPH 12 163 Kč bez DPH 17 524 Kč bez DPH 29 411 Kč bez DPH od 12 163 Kč bez DPH
Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Skladem - Centrální sklad Zvolte variantu
Průměr [mm]
Průtok [m3/h]
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Ventilátory řady S&P CVB SLIMBOX jsou zvukově izolované radiální ventilátory určené k vestavbě do vzduchotechnického potrubí.

Detailní informace

ventilaPlast

Montážní tým zajistíme instalaci

ventilaPlast

2 prodejny v Praze Praha 3 / Praha 8

ventilaPlast

Ověřený obchod hodnocení 90%

ventilaPlast

Český výrobce vlastní produkty

Detailní popis produktu

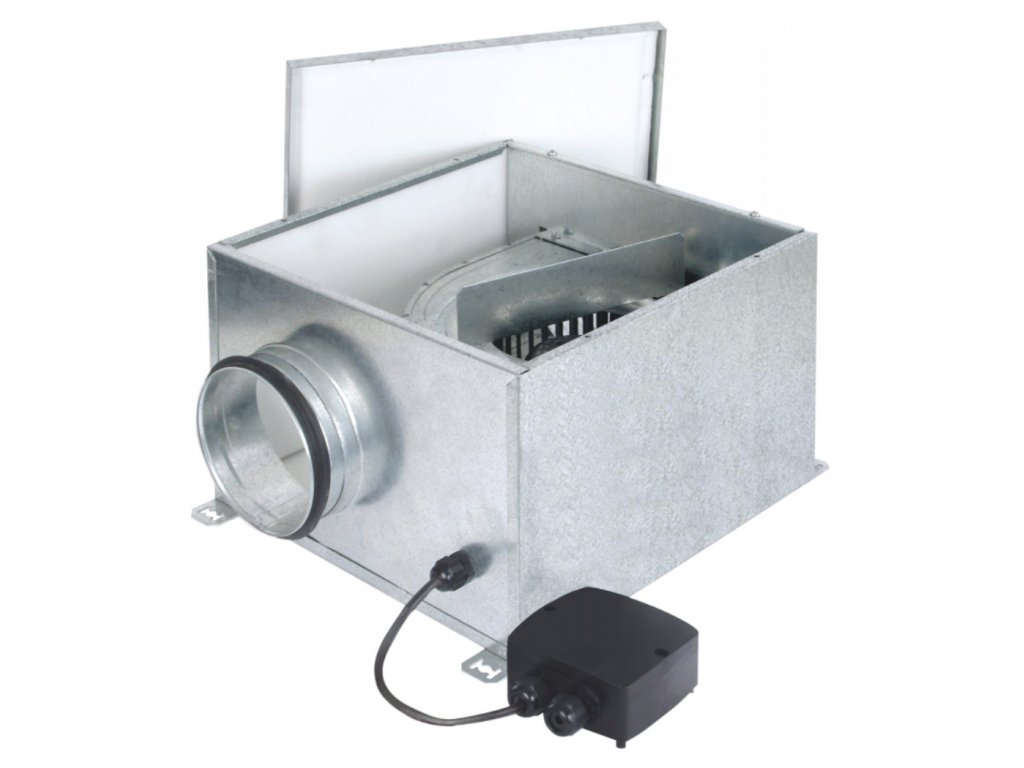

S&P CVB SLIMBOX

Popis
Ventilátory řady CVB SLIMBOX jsou zvukově izolované radiální ventilátory určené k vestavbě do vzduchotechnického potrubí.
Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola.
Ventilátory CVB SLIMBOX jsou určeny pro montáž do vnitřního prostředí. Skříň ventilátoru je z ocelového, galvanicky pozinkovaného
plechu, je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení
flexibilních hadic nebo kruhového potrubí. Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací.
Oběžné kolo je přímo nalisováno na vnějším rotoru motoru. Motor je asynchronní s odporovou kotvou a vnějším rotorem,
uložený v proudu vzduchu. Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP 54.
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby
přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP 55.
Ventilátory řady CVB SLIMBOX je možno regulovat elektronickými a transformátorovými regulátory otáček.
Při použití elektronických regulátorů však může vznikat intenzivní parazitní hluk, zejména v nižších otáčkách.
Ventilátory je nutno skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.

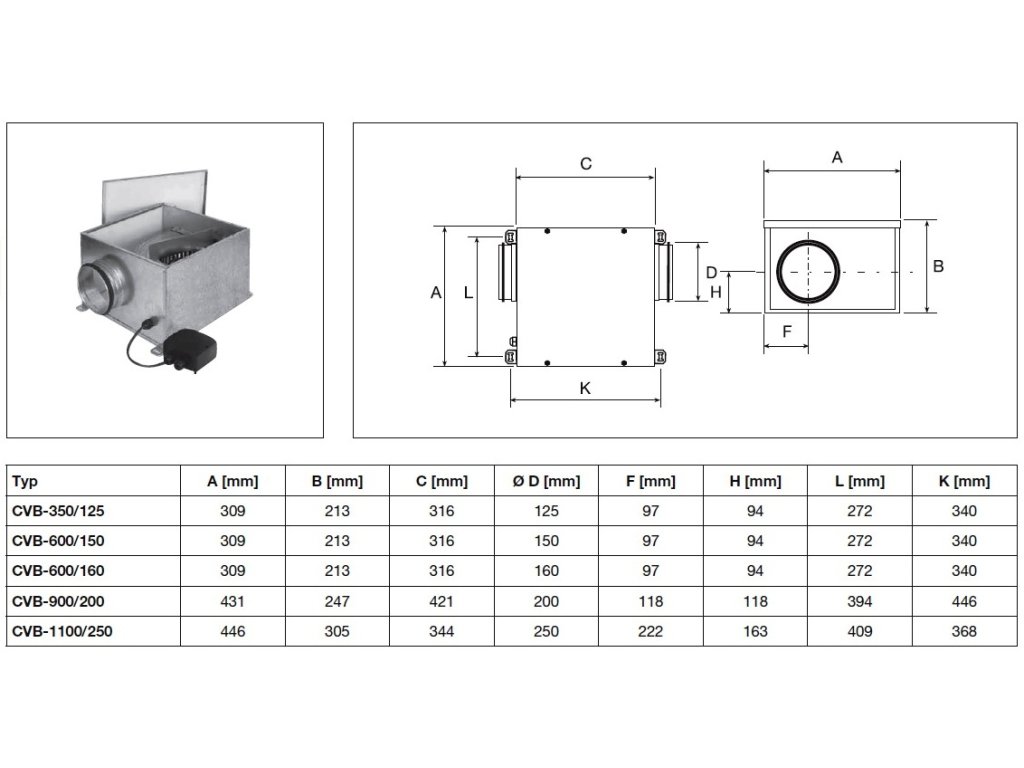

Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu a je uvnitř opatřena vrstvou zvukově izolujícího materiálu.
Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.


Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací.
Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru.


Motor
Motor je asynchonní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny.
Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP 54.


Svorkovnice
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby
přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP 55.


Regulace otáček
Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček.

Hluk
Hluk uvedený v tabulce technických parametrů je akustický tlak ve vzdálenosti 1,5 m ve 2/3 max. vzduchového výkonu.
Hodnota akustického tlaku do okolí je s připojeným potrubím na sání i výtlak.


Montáž
Montáž ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci
ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické
namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.


Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru.
Výhodou je velmi nízká stavební výška skříně ventilátoru.

Doplňkové parametry

Kategorie: Radiální ventilátory
Ložiska: Kuličková
Lopatky: Radiální
Průtok (m3/h): Do 500
